Qué son los puentes acústicos y cómo detectarlos en una vivienda

Una pared puede tener varias placas, una cámara absorbente y una estructura desacoplada y, aun así, dejar pasar más ruido del esperado.

Lo mismo puede ocurrir con:

• Un techo suspendido.
• Un suelo flotante.
• Una puerta nueva.
• Una ventana acústica.
• Una caja de persiana mejorada.
• Una bancada antivibratoria.

En muchos casos, el problema no está en el material principal. Está en un punto pequeño que conecta rígidamente dos capas, deja una abertura o permite que la vibración rodee la solución.

Ese punto recibe habitualmente el nombre de puente acústico, aunque en una vivienda pueden coexistir varios fenómenos diferentes:

• Contacto rígido.
• Fuga de aire.
• Penetración.
• Transmisión lateral.
• Discontinuidad.
• Conexión mediante una instalación.
• Cambio de material.
• Encuentro constructivo.

Qué es realmente un puente acústico

Un puente acústico es una vía más favorable para el sonido o la vibración que el recorrido previsto a través de la solución principal.

Puede aparecer cuando:

• Dos capas desacopladas se tocan.
• Una fijación atraviesa toda la cámara.
• Una tubería conecta elementos.
• Una junta queda abierta.
• Una caja eléctrica reduce el espesor.
• Un pilar rodea la pared tratada.
• Un falso techo comunica dos habitaciones.
• Un rodapié une un suelo flotante con la pared.
• Una ventana queda mal sellada.
• Una puerta conserva una rendija inferior.

Puente rígido

Une elementos que debían permanecer separados.

Ejemplos:

• Tornillo largo.
• Perfil apoyado en la medianera.
• Mortero dentro de una junta.
• Tubería sin manguito.
• Rodapié presionando el pavimento.
• Mueble atornillado hasta la pared original.

La vibración puede utilizar esa conexión para pasar de una capa a otra.

Fuga acústica

Es una abertura que permite el paso de sonido aéreo.

Puede aparecer en:

• Perímetros.
• Enchufes.
• Registros.
• Cerraduras.
• Juntas.
• Grietas.
• Pasos de instalaciones.
• Aireadores.
• Cajas de persiana.

Aunque no sea un puente rígido en sentido estricto, en la práctica puede producir el mismo síntoma: una solución aparentemente correcta que rinde menos.

Transmisión lateral

El sonido rodea la superficie tratada mediante elementos conectados.

Por ejemplo:

1. Se insonoriza una medianera.
2. El forjado continúa conectado con ambas viviendas.
3. La vibración se desplaza por el suelo.
4. Una pared lateral vuelve a radiar el ruido.

No existe necesariamente un defecto pequeño. La propia estructura ofrece otra ruta.

Discontinuidad

Se produce cuando la solución no cubre toda la superficie o pierde continuidad.

Ejemplos:

• Trasdosado que termina bajo un falso techo compartido.
• Suelo flotante interrumpido en un umbral.
• Techo acústico con numerosos focos empotrados.
• Pared tratada solo detrás de la cama.
• Caja de persiana aislada en el centro, pero abierta en los bordes.

Cómo permite un puente que el sonido evite el aislamiento

El ruido cambia de camino después de una mejora

Antes de la obra, la pared completa puede ser la vía dominante.

Después de mejorarla:

• El centro transmite menos.
• Los bordes se vuelven más evidentes.
• Los enchufes parecen sonar más.
• El techo pasa a dominar.
• Una tubería se percibe con mayor claridad.
• La puerta limita la estancia.

Esto no significa necesariamente que la obra haya empeorado la vivienda. Puede significar que la vía principal se redujo y ahora resulta más visible la siguiente.

Una pequeña conexión no siempre domina

No todos los tornillos o contactos producen el mismo efecto.

Su importancia depende de:

• Cantidad.
• Rigidez.
• Posición.
• Superficie.
• Frecuencia del ruido.
• Masa de las capas.
• Cámara.
• Transmisiones laterales.
• Resto de la ejecución.

Debe evitarse afirmar que cualquier fijación aislada arruina automáticamente toda la solución.

Síntomas que pueden indicar un puente acústico

Voces claras en un punto pequeño

Cuando una conversación se vuelve comprensible en un enchufe o registro, puede existir una vía aérea directa.

Debe revisarse:

• Caja.
• Tubo.
• Hueco alrededor.
• Profundidad.
• Caja enfrentada.
• Sellado.
• Continuidad de capas.

No manipules una instalación eléctrica con tensión.

Golpes que se desplazan

Una pisada puede sentirse primero en el techo y después en una pared.

Este patrón sugiere que la vibración utiliza varios elementos estructurales.

La guía sobre ruido de pasos del vecino de arriba ayuda a diferenciar la vía directa y las transmisiones laterales.

Zumbido junto a una tubería

Puede indicar:

• Contacto con el cerramiento.
• Abrazadera rígida.
• Paso sin manguito.
• Presión o velocidad.
• Bomba.
• Dilatación.
• Vibración de un equipo.

Primero debe revisarse la instalación y la fuente.

Dónde aparecen con más frecuencia

Encuentros con techo y suelo

Son puntos críticos porque concentran:

• Cambios de material.
• Movimientos.
• Bandas.
• Selladores.
• Perfiles.
• Acabados.
• Instalaciones.
• Rodapiés.
• Cornisas.

Un acabado visual perfecto puede ocultar una unión acústicamente rígida.

Esquinas

En una esquina se unen varias superficies.

Puede coexistir:

• Transmisión por la pared principal.
• Transmisión por la pared lateral.
• Vibración del forjado.
• Un pilar.
• Una fisura.
• Un falso techo.
• Una instalación.

Enchufes enfrentados

Dos cajas colocadas a ambos lados de una separación pueden reducir el espesor local y comunicarse mediante tubos.

En un trasdosado nuevo conviene evitar repetir la misma posición.

Falsos techos

Un tabique puede terminar bajo una cámara continua.

El sonido puede pasar por encima aunque la parte visible de la pared parezca completa.

Rodapiés

Un rodapié puede unir:

• Pavimento flotante.
• Pared.
• Recrecido.
• Trasdosado.
• Perfil inferior.

Debe instalarse sin anular las juntas previstas.

Tapajuntas

Alrededor de puertas y ventanas pueden ocultar cavidades o sellados discontinuos.

El remate decorativo no sustituye el tratamiento interior del encuentro.

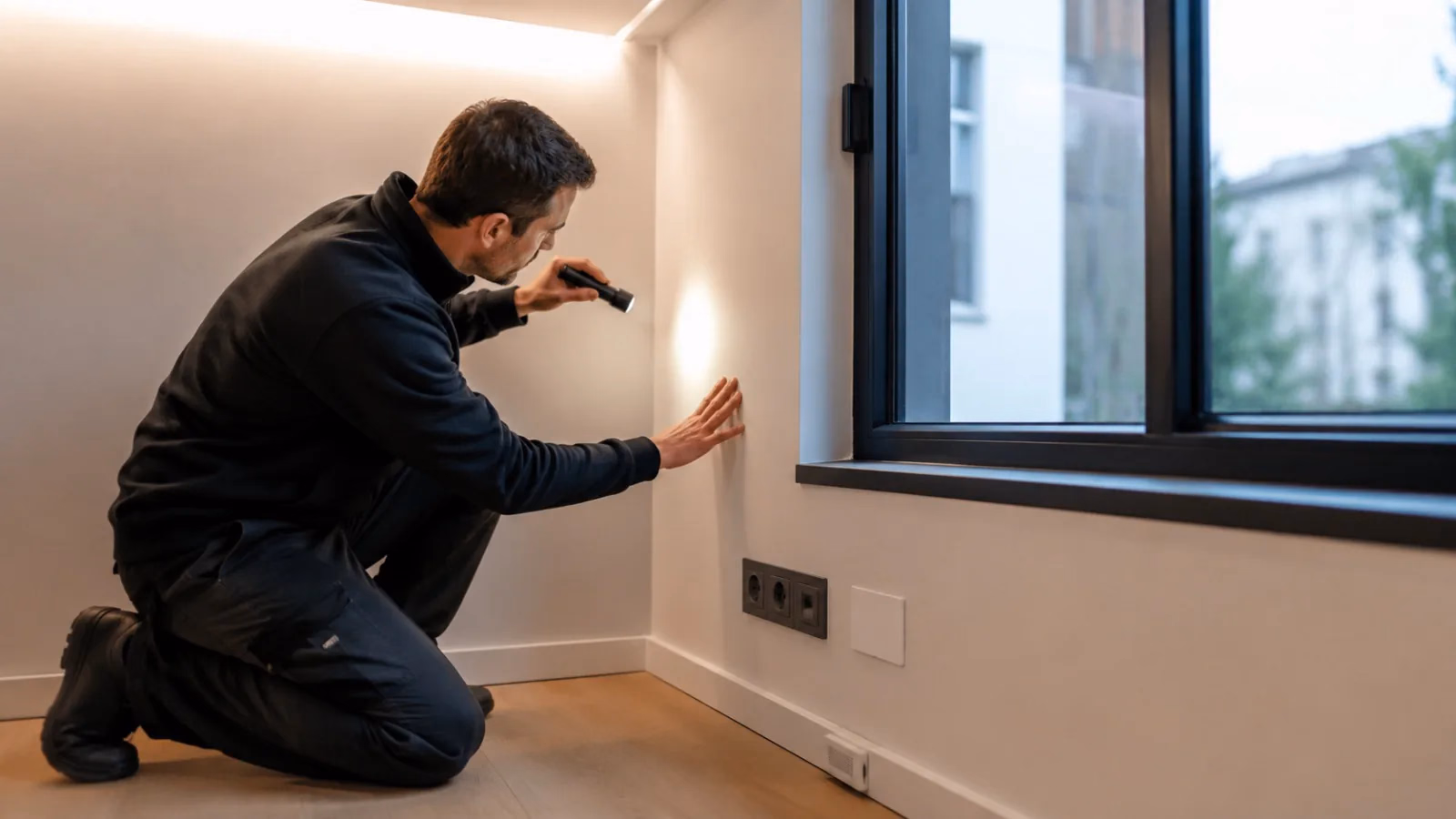

Cómo realizar una inspección doméstica paso a paso

Realiza las comprobaciones durante un ruido suficientemente estable y sin desmontar elementos peligrosos.

Utiliza un croquis sencillo

Dibuja la pared o el techo y marca:

• Zona silenciosa.
• Zona intermedia.
• Punto más intenso.
• Esquinas.
• Enchufes.
• Pilares.
• Tuberías.
• Puertas.
• Ventanas.
• Falsos techos.
• Muebles fijados.

No necesitas una escala exacta para obtener una primera distribución útil.

Compara frecuencias distintas

Una fuga puede destacar con voces, mientras una conexión rígida puede hacerse más evidente con golpes o graves.

Anota por separado:

• Conversación.
• Música.
• Televisión.
• Pasos.
• Portazos.
• Vibraciones.
• Instalaciones.

Revisa cuándo empezó

Relaciona el problema con:

• Una reforma.
• Instalación de muebles.
• Cambio de suelo.
• Colocación de focos.
• Montaje de un televisor.
• Perforación.
• Reparación de tuberías.
• Sustitución de ventanas.
• Instalación de aire acondicionado.

La cronología puede señalar el detalle que cambió.

Selector interactivo según el síntoma

Puentes acústicos en paredes y trasdosados

Perfilería en contacto con la medianera

Una estructura autoportante puede perder parte de su separación si:

• Se apoya contra irregularidades.
• Se rellena la cámara con pegotes.
• Se fija lateralmente sin detalle.
• Una tubería la empuja.
• Se introduce demasiado absorbente.
• Un tornillo alcanza la pared original.

La separación debe mantenerse durante toda la altura.

Tornillos demasiado largos

Los tornillos deben unir las placas con la perfilería prevista.

Una fijación que alcanza el cerramiento original puede crear una conexión no contemplada.

También debe revisarse al instalar:

• Televisores.
• Estanterías.
• Radiadores.
• Cabeceros.
• Muebles suspendidos.
• Cuadros pesados.

La solución de cargas debe planificarse antes de cerrar la pared.

Cajas eléctricas

Las cajas pueden debilitar localmente el cerramiento.

Conviene:

• Evitar enfrentarlas.
• Separar posiciones.
• Mantener capas.
• Sellar penetraciones.
• Utilizar soluciones compatibles.
• No dejar tubos abiertos.
• Respetar seguridad eléctrica y de incendio.

Juntas coincidentes

Cuando varias capas tienen la junta en la misma posición, la discontinuidad puede atravesar todo el sistema.

Las juntas deben alternarse conforme a la configuración elegida.

Perímetro sin sellar

Un hueco pequeño en la parte superior puede quedar oculto por pintura, cornisa o falso techo.

Debe resolverse antes de colocar los acabados.

La guía sobre cómo insonorizar una pared medianera explica las capas y encuentros de un trasdosado.

Puentes acústicos en techos y suelos

Suspensiones rígidas

En un techo acústico, las suspensiones sostienen todo el peso.

Deben:

• Estar dimensionadas.
• Mantener la separación.
• Formar parte del sistema.
• Colocarse en la cantidad prevista.
• Evitar contactos adicionales.

No deben eliminarse fijaciones por intuición para buscar más desacoplamiento.

Perfiles tocando paredes

Un perfil puede apoyarse rígidamente en el perímetro y transmitir vibración a las placas.

El encuentro necesita una banda o detalle compatible.

Focos empotrados

Cada foco puede crear:

• Perforación.
• Pérdida de masa.
• Paso de cable.
• Caja.
• Contacto.
• Necesidad de ventilación térmica.

Las luminarias de superficie suelen facilitar la continuidad.

Mortero sobre la banda del suelo

Un suelo flotante puede quedar unido a la pared cuando:

• La banda se rompe.
• Se corta demasiado pronto.
• Entra lechada.
• Se rellena la junta.
• El rodapié presiona.
• Un umbral atraviesa las capas.

Tuberías atravesando el recrecido

La tubería debe mantener un detalle que permita:

• Movimiento.
• Sellado.
• Separación.
• Dilatación.
• Mantenimiento.
• Seguridad.

Tabiques sobre el suelo

La secuencia de tabiques y capas debe definirse en el proyecto.

Un tabique puede:

• Interrumpir el suelo flotante.
• Conectar el recrecido.
• Crear cargas.
• Dividir el comportamiento.
• Transmitir vibración entre estancias.

Consulta la guía sobre cómo reducir el ruido a través del suelo para revisar bandas, pilares y umbrales.

Puentes en puertas, ventanas y persianas

Juntas de puertas

Una puerta puede tener una buena hoja y conservar:

• Rendija inferior.
• Esquina sin presión.
• Marco hueco.
• Mirilla.
• Rejilla.
• Cerradura abierta.
• Buzón.

La guía sobre cómo insonorizar una puerta explica cómo localizar estas fugas.

Montaje de ventanas

El espacio entre marco y fachada puede contener:

• Huecos.
• Relleno discontinuo.
• Sellador superficial.
• Fisuras.
• Calzos.
• Remates sin tratamiento interior.

Una ventana de alta prestación puede quedar limitada por su encuentro con la obra.

Cajas de persiana

Pueden presentar vías en:

• Tapa.
• Bordes.
• Cinta.
• Guías.
• Interior.
• Encuentro con la ventana.
• Aireadores próximos.

Aireadores

No son un defecto si cumplen una función necesaria.

Su tratamiento debe mantener el caudal y utilizar una solución acústica compatible.

Cómo corregir los distintos tipos de puente acústico

Sellado de juntas

El material debe ser compatible con:

• Movimiento.
• Soporte.
• Espesor.
• Humedad.
• Pintura.
• Temperatura.
• Seguridad.
• Protección contra incendios cuando corresponda.

No todos los huecos deben rellenarse con la misma espuma o masilla.

Eliminar un contacto rígido

Antes de retirar una fijación, comprueba si:

• Soporta peso.
• Estabiliza el sistema.
• Forma parte del diseño.
• Su retirada afecta a seguridad.
• Existe una alternativa.
• El elemento puede caer.

No cortes suspensiones, perfiles o anclajes estructurales para mejorar el aislamiento.

Tratar una tubería

Puede requerir:

• Manguito.
• Abrazadera adecuada.
• Conexión flexible.
• Separación.
• Sellado elástico.
• Reparación del paso.
• Revisión de presión o bomba.

Debe intervenir un instalador cuando corresponda.

Ampliar el tratamiento a un flanco

Cuando una pared lateral domina, puede estudiarse:

• Una franja.
• Un trasdosado completo.
• El encuentro con el techo.
• La fachada.
• Un pilar.
• La habitación contigua.

Una actuación parcial necesita continuidad y una justificación clara.

Rehacer el perímetro

A veces es necesario retirar:

• Rodapié.
• Cornisa.
• Tapajuntas.
• Franja de placa.
• Perfil decorativo.
• Pavimento próximo.

El objetivo es acceder al detalle oculto y reconstruirlo sin dañar la estabilidad.

Errores frecuentes al intentar arreglar un puente acústico

Añadir más material en el centro

No corrige una fuga situada en el perímetro.

Sellar solo la parte visible

La cavidad interior puede seguir abierta.

Retirar tornillos sin comprobar su función

Puede comprometer la estabilidad de placas, muebles o techos.

Rellenar todo con espuma expansiva

Puede endurecerse, crear contactos, deformar elementos o impedir mantenimiento.

Tapar rejillas

Puede perjudicar ventilación, seguridad o instalaciones.

Abrir enchufes con tensión

La inspección debe realizarla personal cualificado.

Cortar bandas elásticas

Puede eliminar la separación diseñada.

Confundir un pilar con un defecto local

Una transmisión estructural puede requerir una solución más amplia.

No revisar otras habitaciones

El sonido puede rodear la actuación por espacios contiguos.

Corregir el síntoma y no la fuente

Una máquina defectuosa seguirá introduciendo vibración.

No documentar la reparación

El siguiente instalador no sabrá qué detalle queda oculto.

Qué revisar durante una obra de aislamiento

La mejor forma de corregir un puente acústico es evitar que aparezca.

Fotografía cada pared antes de cerrar

Incluye referencias que permitan localizar:

• Perfiles.
• Instalaciones.
• Refuerzos.
• Cajas.
• Tuberías.
• Bandas.
• Encuentros.
• Sellados.

Esto ayuda a colocar muebles después sin perforar zonas críticas.

Marca la profundidad segura de fijación

Una vez terminada la obra, debe conocerse:

• Espesor de placas.
• Posición de perfiles.
• Distancia a la medianera.
• Instalaciones.
• Refuerzos.
• Longitud máxima de tornillo.

Inspecciona antes de pintar

Busca:

• Fisuras.
• Juntas.
• Huecos.
• Tapas.
• Perímetros.
• Deformaciones.
• Elementos que rozan.
• Registros sin cierre.

La pintura no debe utilizarse para ocultar una junta que todavía necesita tratamiento.

Casos de la comunidad Sin Ruido en Casa

Contratiempos habituales y cómo se resolvieron

Casos reconstruidos a partir de situaciones domésticas frecuentes. No son testimonios literales ni diagnósticos de viviendas concretas.

La estantería volvió a conectar la pared

Problema

Las voces habían disminuido después de instalar un trasdosado.

Contratiempo

Los tornillos de una estantería atravesaban la cámara y alcanzaban la medianera.

Solución

Se retiró la carga, se repararon las capas y se utilizó el refuerzo previsto en la estructura nueva.

Aprendizaje

Las fijaciones posteriores deben planificarse como parte del sistema acústico.

El suelo flotante tocaba un pilar

Problema

Los pasos mejoraron en el centro, pero seguían siendo intensos en una esquina.

Contratiempo

El recrecido había quedado unido al pilar por restos de mortero.

Solución

Se abrió el encuentro, se eliminó el contacto y se restituyó la separación perimetral.

Aprendizaje

Las bandas deben rodear también pilares y elementos intermedios.

Las voces pasaban por encima

Problema

La pared nueva funcionaba en su zona central, pero el ruido seguía junto al techo.

Contratiempo

El trasdosado terminaba bajo un falso techo continuo entre habitaciones.

Solución

Se estudió la cámara y se completó el encuentro hasta el elemento separador correspondiente.

Aprendizaje

Una pared visible de suelo a techo puede no ser continua detrás del falso techo.

Cuándo solicitar una evaluación profesional

Conviene valorar una inspección cuando:

• La obra ya está terminada.
• El ruido aparece en varios flancos.
• Hay instalaciones ocultas.
• Existen techos o suelos flotantes.
• Predominan vibraciones graves.
• Deben abrirse capas.
• Se desconoce la construcción.
• Hay puertas o ventanas especiales.
• Ya se intentó una reparación.
• Se necesita una prestación verificable.
• Existen conflictos con otra vivienda.
• La inversión para reparar será importante.

Un técnico puede ayudar a diferenciar una fuga localizada de una transmisión indirecta que requiere una actuación más amplia.

Conclusión: el aislamiento se decide en los encuentros

Para detectar y evitar puentes acústicos:

1. Compara el centro con todos los bordes.
2. Escucha enchufes, registros y tuberías.
3. Revisa techo, suelo y paredes laterales.
4. Relaciona el ruido con obras recientes.
5. Comprueba fijaciones posteriores.
6. Busca juntas abiertas.
7. Identifica contactos rígidos.
8. No alteres elementos estructurales o de seguridad.
9. Corrige primero la fuente cuando exista vibración.
10. Documenta las fases ocultas.
11. Revisa perímetros antes de colocar acabados.
12. Amplía el tratamiento solo cuando los flancos lo justifiquen.

Los materiales principales pueden ser correctos y el resultado seguir limitado por un detalle de pocos centímetros. En aislamiento acústico, los encuentros no son un acabado secundario: forman parte esencial del sistema.
